낚시용 어창 펌프 겸 낚시용 양수기 (겸 기포기) 자작 DIY

원래 목적은 단순한 어창용 펌프였습니다. 카약 어창용 펌프는 이미 국내와 해외에서 많이 사용하고 있는데, 큰돈을 들이기 싫어서 집에 있는 알리발 낚시용 양수기를 이용할 생각을 했습니다.

1년 전쯤에 아래의 양수기 펌프를 붕어낚시용으로 알리에서 구매했었는데 제대로 쓰지 못하고 창고에 보관중이었습니다. 양수 성능은 2m로 알고 있었습니다.

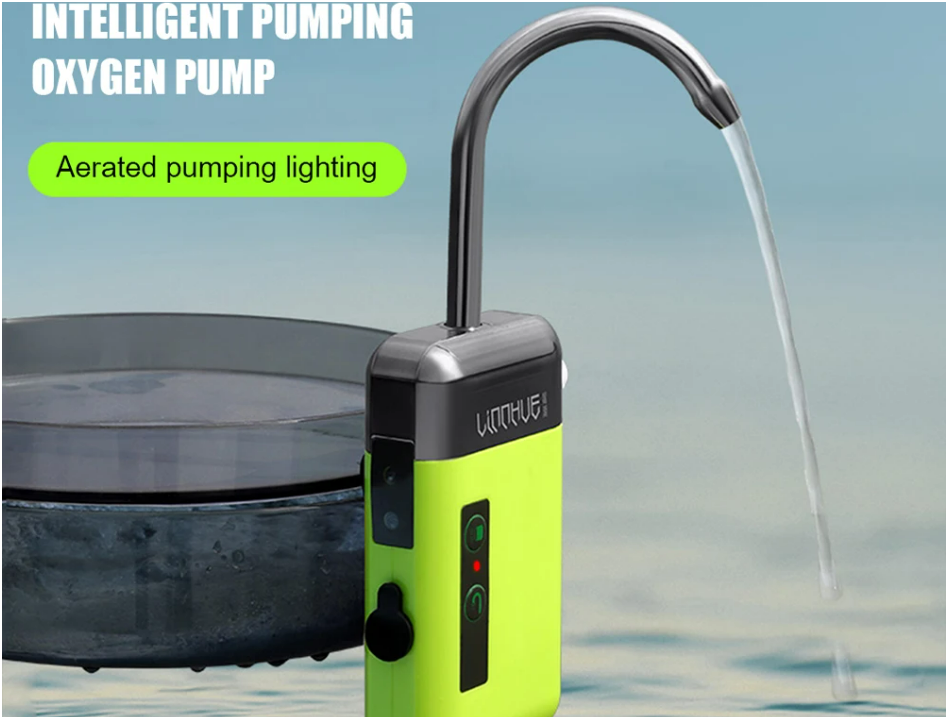

알리에서 구입했던 양수기용 펌프

이 장비가 생각이 나서 창고를 뒤져서 꺼낸 다음 테스트를 해보았습니다.

양수 높이가 2m이면 카약에서 물을 끌어오기에 이미 차고 넘치기 때문에 이걸로 테스트를 했는데, 2가지 문제가 나왔습니다. 첫 번째는 충전이 잘 안 되는 것이었고, 두 번째는 지속시간이 2시간인 것이었습니다.

카약에서 사용할 목적이라면 최소한 6시간은 되어야만 가능한데 2시간은 너무 짧았습니다. 특히!!! 충전이 안되는게 문제었습니다.

그래서 다른 제품이 없나 알아보았는데, 국내에 비슷한 제품이 있었습니다.

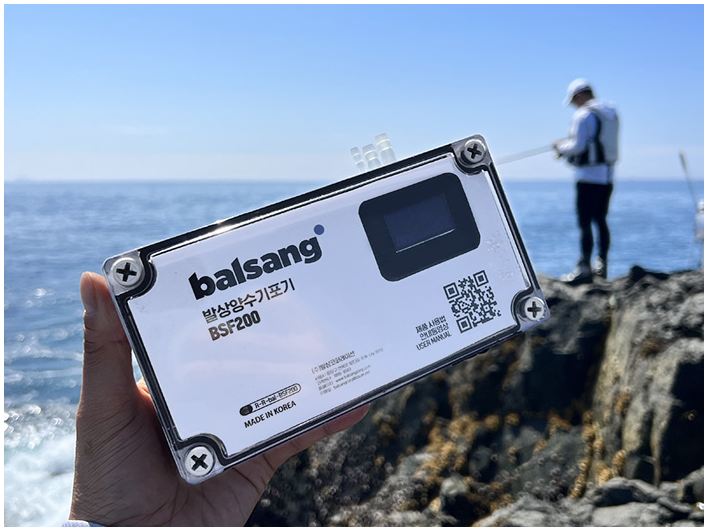

발상 갯바위 양수기

발상 갯바위 양수기라고 하는 제품입니다. 그런데 문제는 너무 비쌌습니다. 무려 31만 8천 원...

갯바위에서 쓰는 게 주목적이 아닌지라 강한 모터가 필요 없는데, 이렇게 큰돈을 들일 필요가 있을까 고민을 했습니다.

그래서 결국 만들기로 하였습니다. 만들 때 아래와 같은 기준으로 DIY를 준비했는데,

1. 가능한 작게.

2. 가능한 저렴하게.

3. 가능한 단순하게

입니다.

1. 케이스

일단 케이스는 뭘 이용할까 고민했습니다. 가장 많이 사용하는 것은 하이박스입니다만, 하이박스는 완벽 방수가 된다는 장점이 있지만, 드릴 타공이 필요하고, 공간을 맞춤형으로 사용할 수 없다보니 사이즈가 커진다는 점이 마음에 걸려서 3D 프린터로 케이스를 직접 만들기로 하였습니다.

2. 모터

모터는 기존에 알리발 양수기에서 뜯어 내기로 하였습니다. 구동전압을 체크해 보니 3.7V 정도가 나오더군요.

3. 배터리

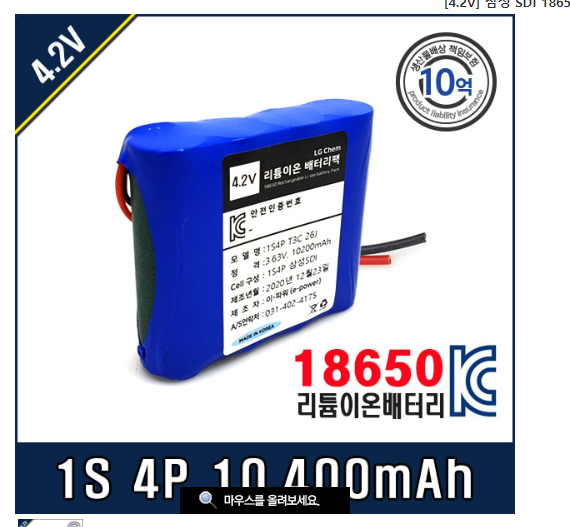

기존 알리발 양수기를 분해해 보니 3.7V 2000mAh 리튬이온 1개가 부착되어 있었습니다. 이 배터리로 2시간 구동이 가능하다고 하니 4개가 있으면 8시간 가능할 걸로 예상이 되어서 1S4P 3.7V 10400mAh 리튬이온배터리를 구입하였습니다.

4. 기타 부자재

카약이든 어디든 바닥에 놓고 사용할 생각이 없었기 때문에 레일블레이자 마운트를 이용하였습니다. 이게 가장 비싼데 2개에 13,000원이고, 개당 6,500원입니다.

알리에서 짭을 구매 가능한데, 이게 미묘하게 사이즈가 달라서 짭은 마운트에 결합하고 분리하는 게 엄청 어렵고 뻑뻑합니다. 그래서 정품으로 구입!

나머지는 전압계와 스위치, 충전단자 및 퓨즈홀더 등입니다.

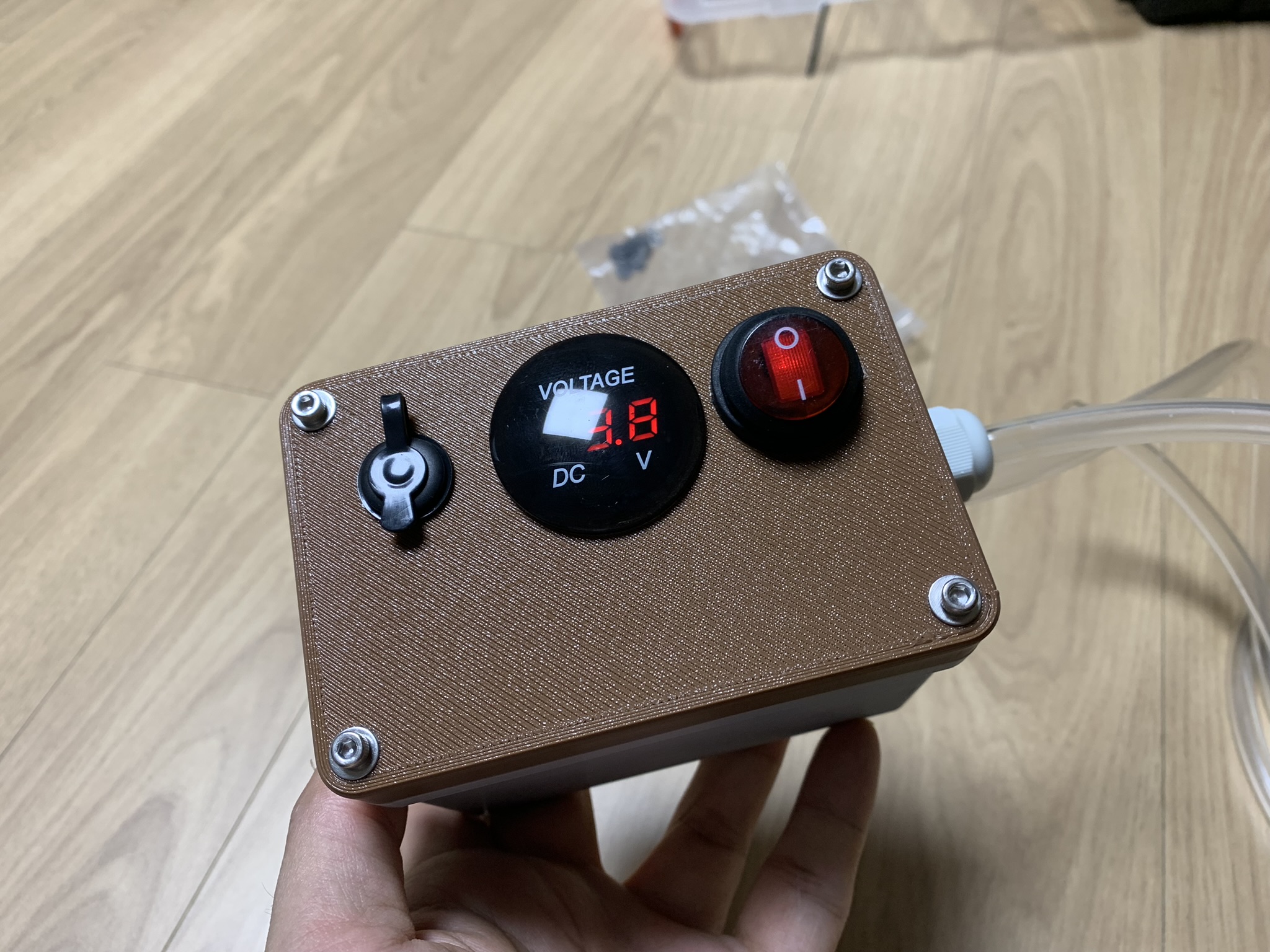

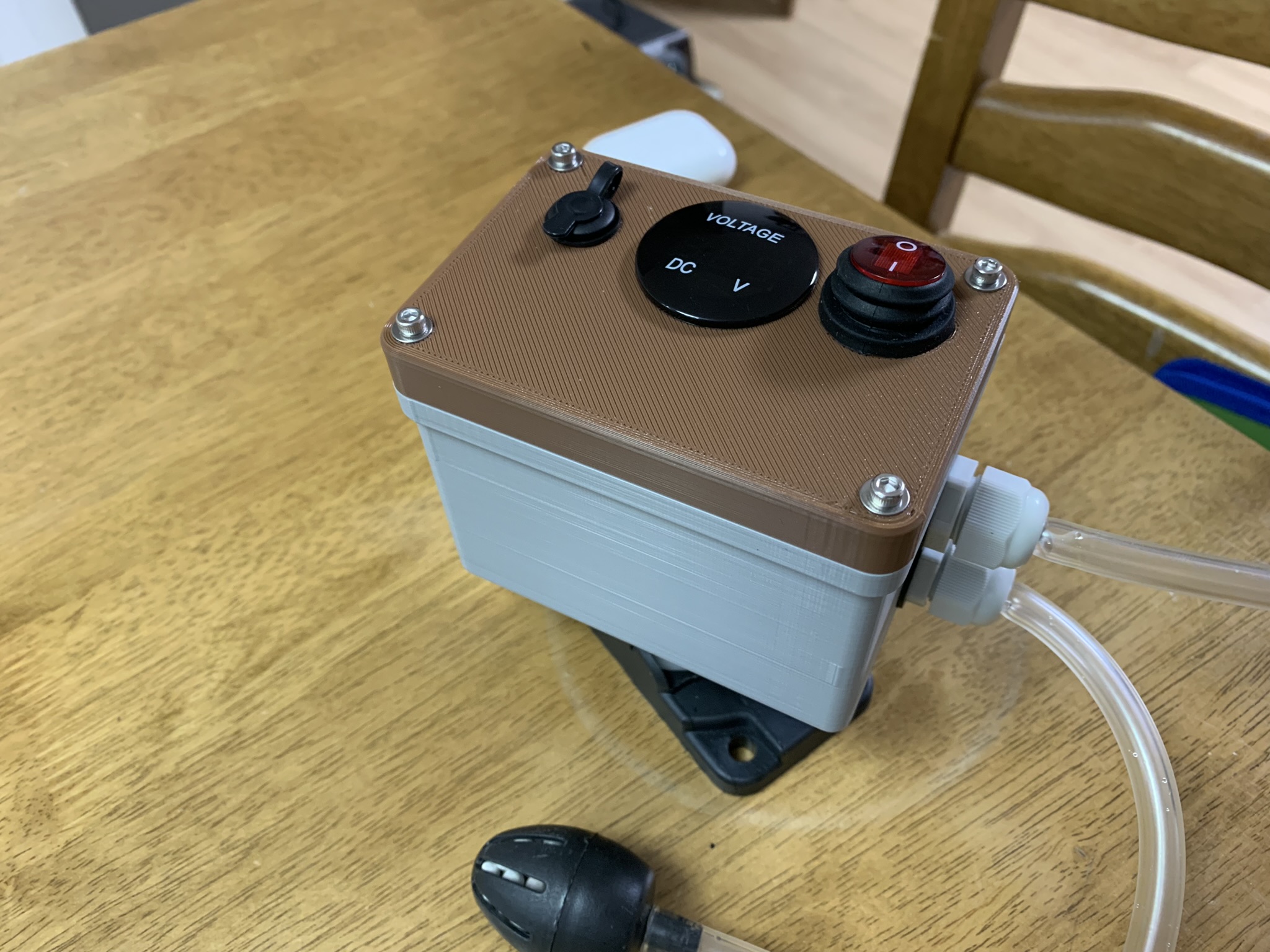

이렇게 해서 만든 결과물입니다.

최종결과물이고, 호스 부분을 어떻게 처리할까 하다가 예전과는 다르게 요즘은 온수보일러용 니플을 구하기 어려워서 집에 있는 케이블그랜드를 이용해서 방수처리하였습니다.

중간 과정은 아래와 같습니다.

일단 케이스를 설계한 뒤에 3D프린터로 뽑았습니다. 상판과 하판의 색상이 다른 건 있는 재료로 대충 만들다 보니...

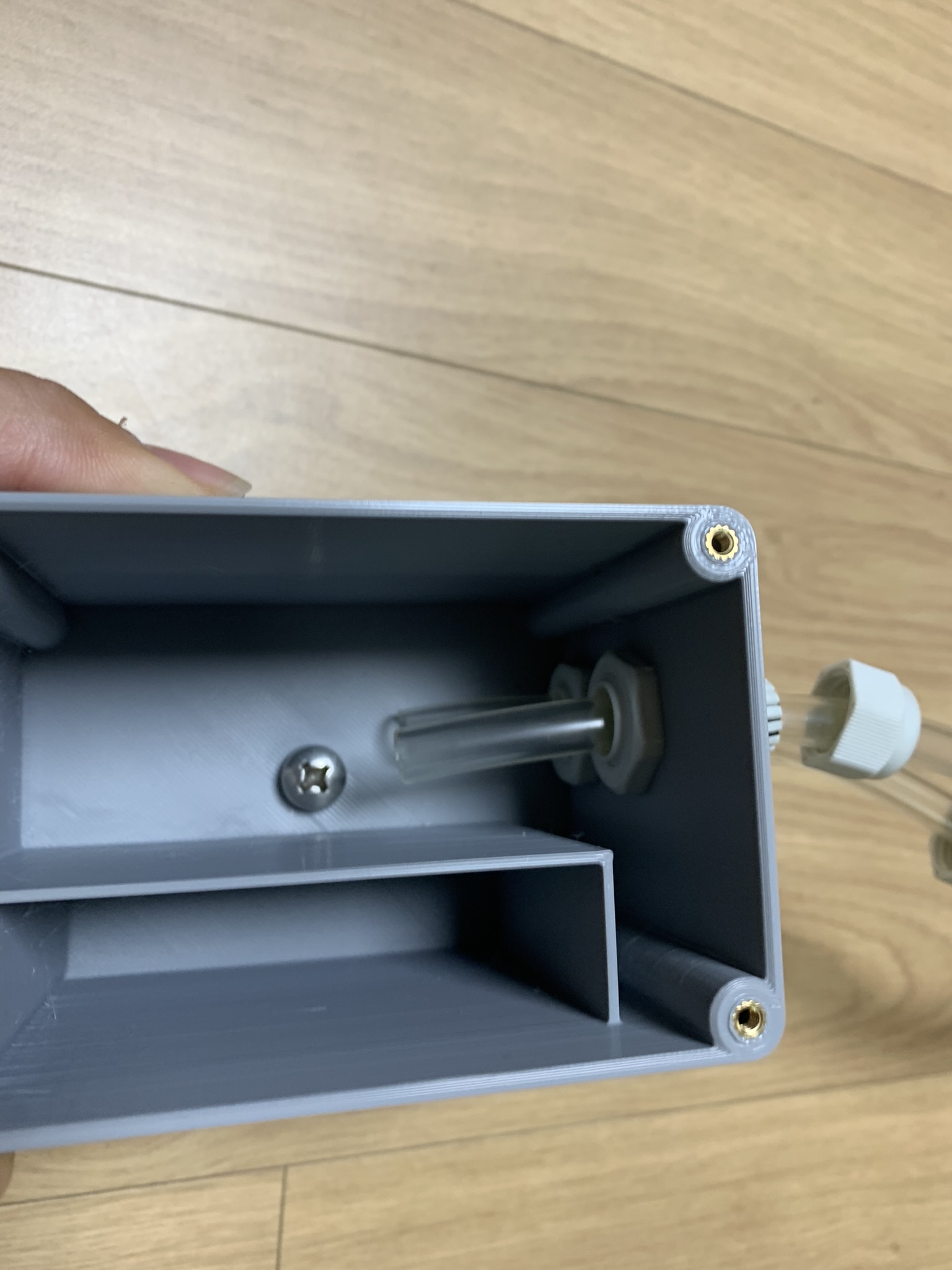

혹시 물이 조금 유입되었을 때를 대비해서 케이스 내부에 배터리용 격벽을 별도로 두었습니다.

우선 케이블그랜드를 설치하고 밑에 구멍에는 레일블레이자 어댑터를 설치합니다.

레일블레이자 어댑터 설치

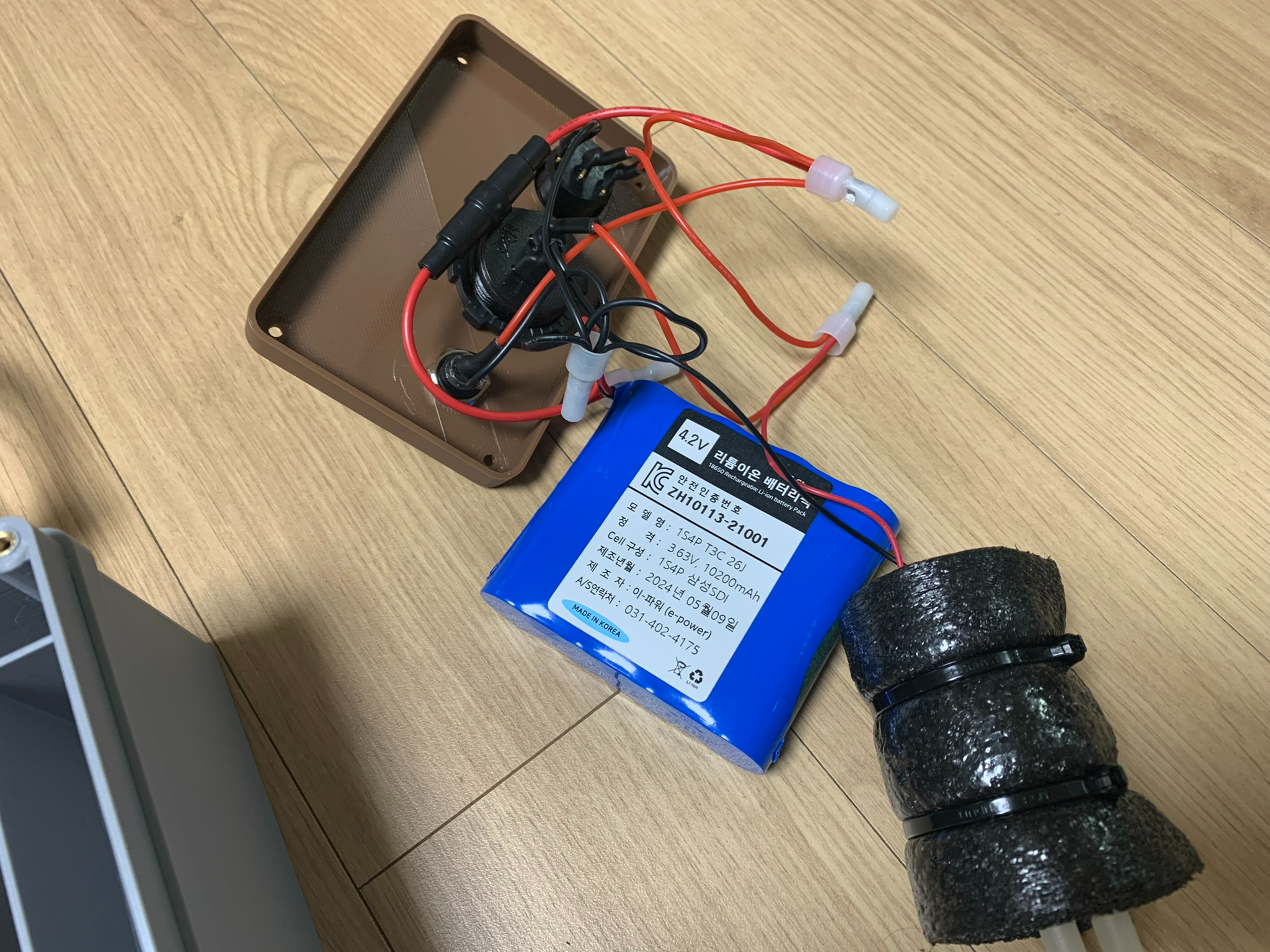

상판에 부속품을 결합한 후 회로를 연결합니다.

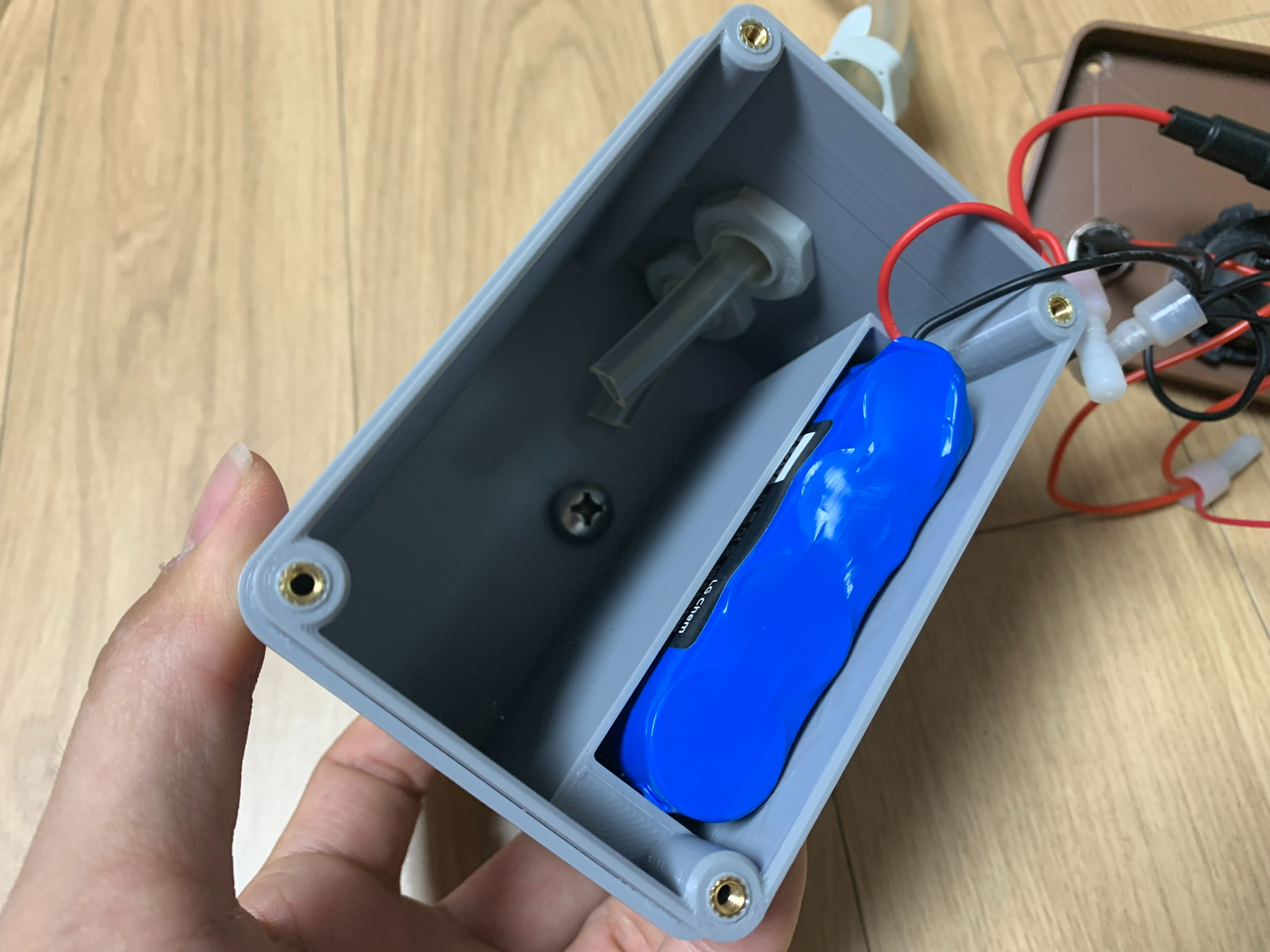

배터리를 우선 케이스에 넣고

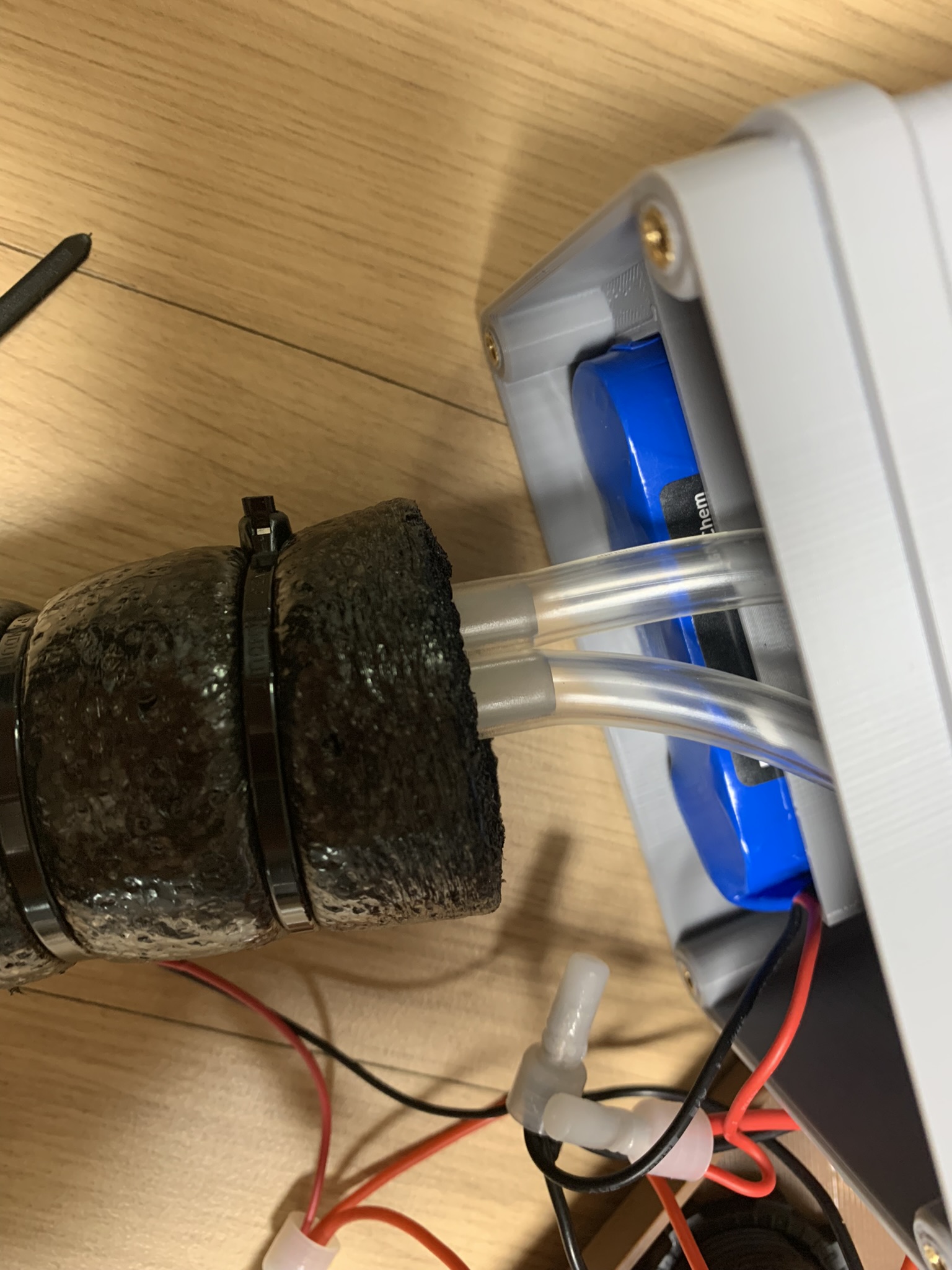

모터와 호수를 연결한 후

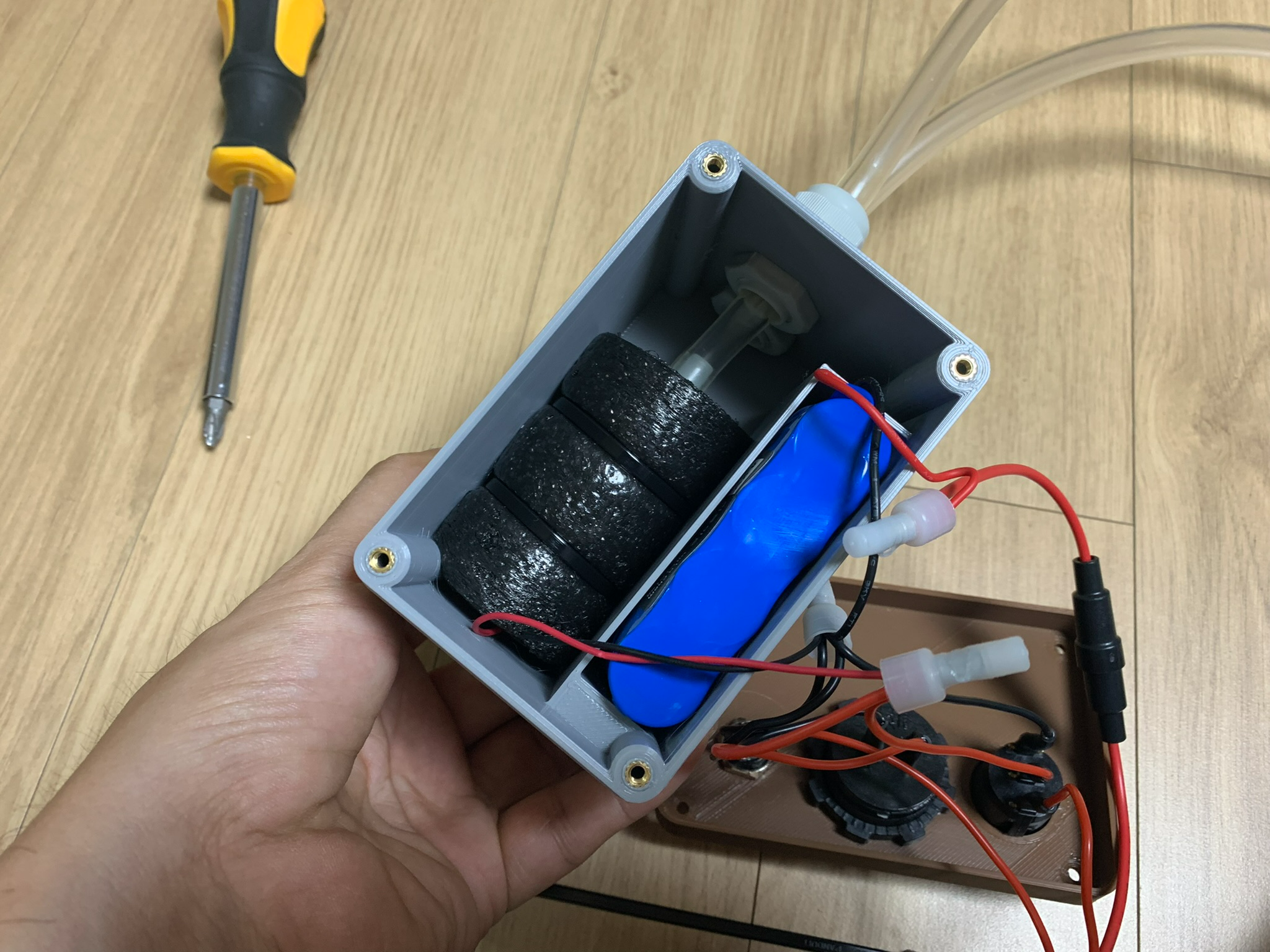

모터도 케이스에 넣습니다.

이후에 상판을 덮으면 됩니다.

스위치를 켜서 테스트를 하면 완성



작동 테스트

크기를 보면 한 손에 쏙 들어오는 걸 볼 수 있습니다.

카약을 탈 때에는 레일블에이자 마운트에 꽂고 타면 되고, 외부에서 사용할 때도 마운트를 이용해서 사용하면 됩니다.

출수구에 기포기용 스톤을 꽂으면 기포기가 되는데 원래 목적은 어창용 물 순환 모터 겸 갯바위 양수기라서...

일단 작동도 잘 되고 작게 만들어서 마음에 듭니다.

PLA+와 일반PLA를 이용해서 만들었는데, FDM 방식의 제품은 Layer 수를 충분하게 두면 방수는 잘 됩니다. 이번 케이스도 두께를 2mm로 하면서 Layer 수를 많이 두었기 때문에 (상하판, 0.2mm x 10 layer, 옆면 0.4mm x 4 layer) 방수는 크게 걱정 없을 듯 합니다.
