카약에 다는 모터의 봉은 모양이 원형입니다.

원형의 봉은 물속에서 큰 저항을 일으키고, 특히 모터 쪽에는 cavitation을 일으키는 원흉이기도 합니다.

Cavitation은 스크류에서 큰 진동과 소음을 만드는 원인입니다. Cavitation을 제어하는 방법은 스크류 회전속도를 늦추거나, 몰 속 깊이 넣어서 수압을 높이는 방법이 가장 일반적이지만, 스크류로 흘러가는 물의 흐름을 Larmina Flow로 만들어서 Cavitation이 발생하기 어렵게 만드는 방법도 있습니다.

그래서 물을 잘 가를 수 있는 rudder foil이란 걸 만들어서 부착하였습니다.

우선 rudder foil을 달기 전 영상입니다.

러더 포일 달기 전

러더 포일을 단 이후입니다.

러더 포일 단 이후

소음이 눈에 띄게 감소한 걸 알 수 있습니다.

봉 뒤쪽 물의 흐름을 좋게 해서 (Larminar Flow) 스크루 쪽에서 Cavitation이 생기지 않게 하는 원리입니다.

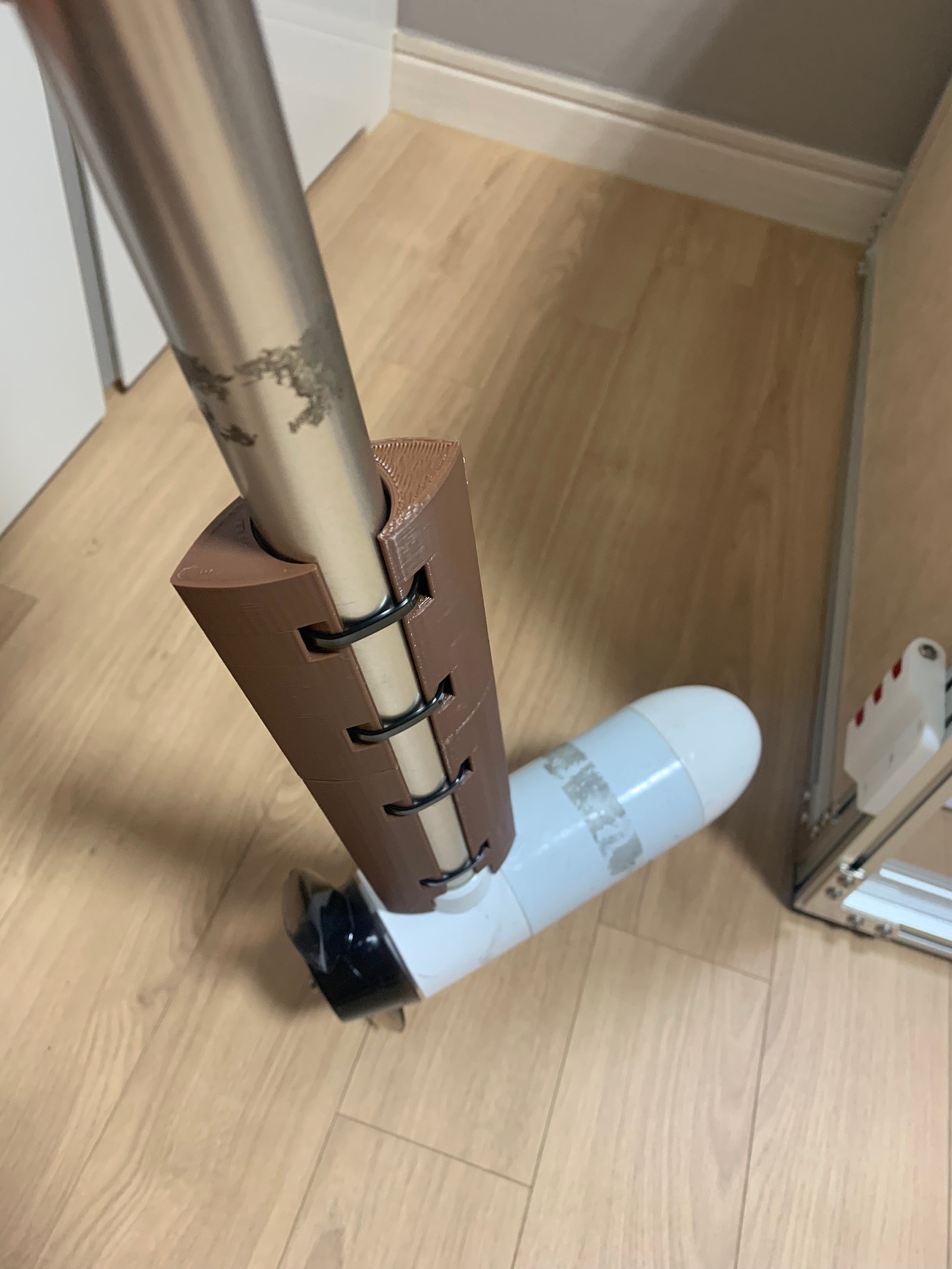

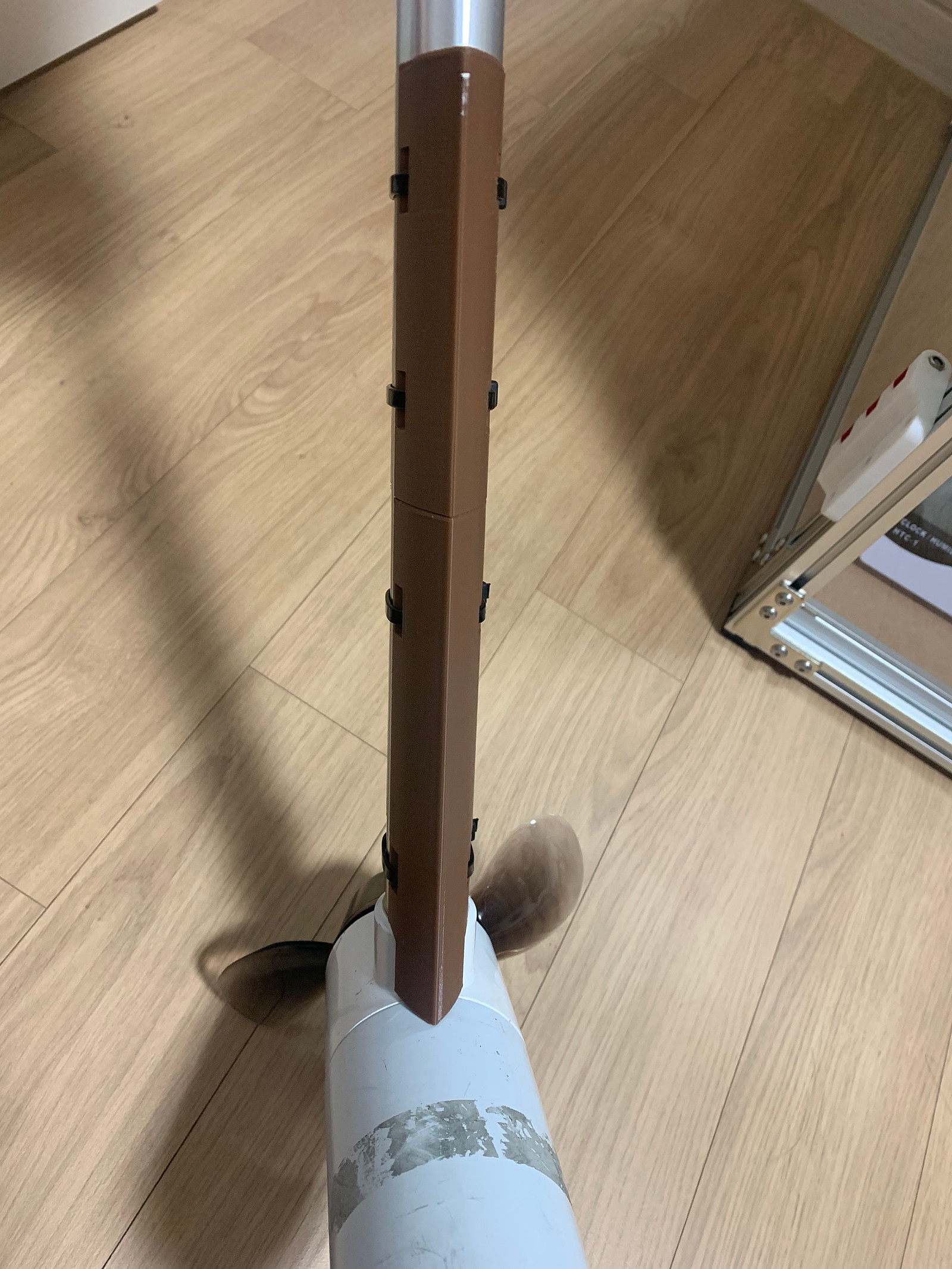

3D프린터로 제작하였습니다.

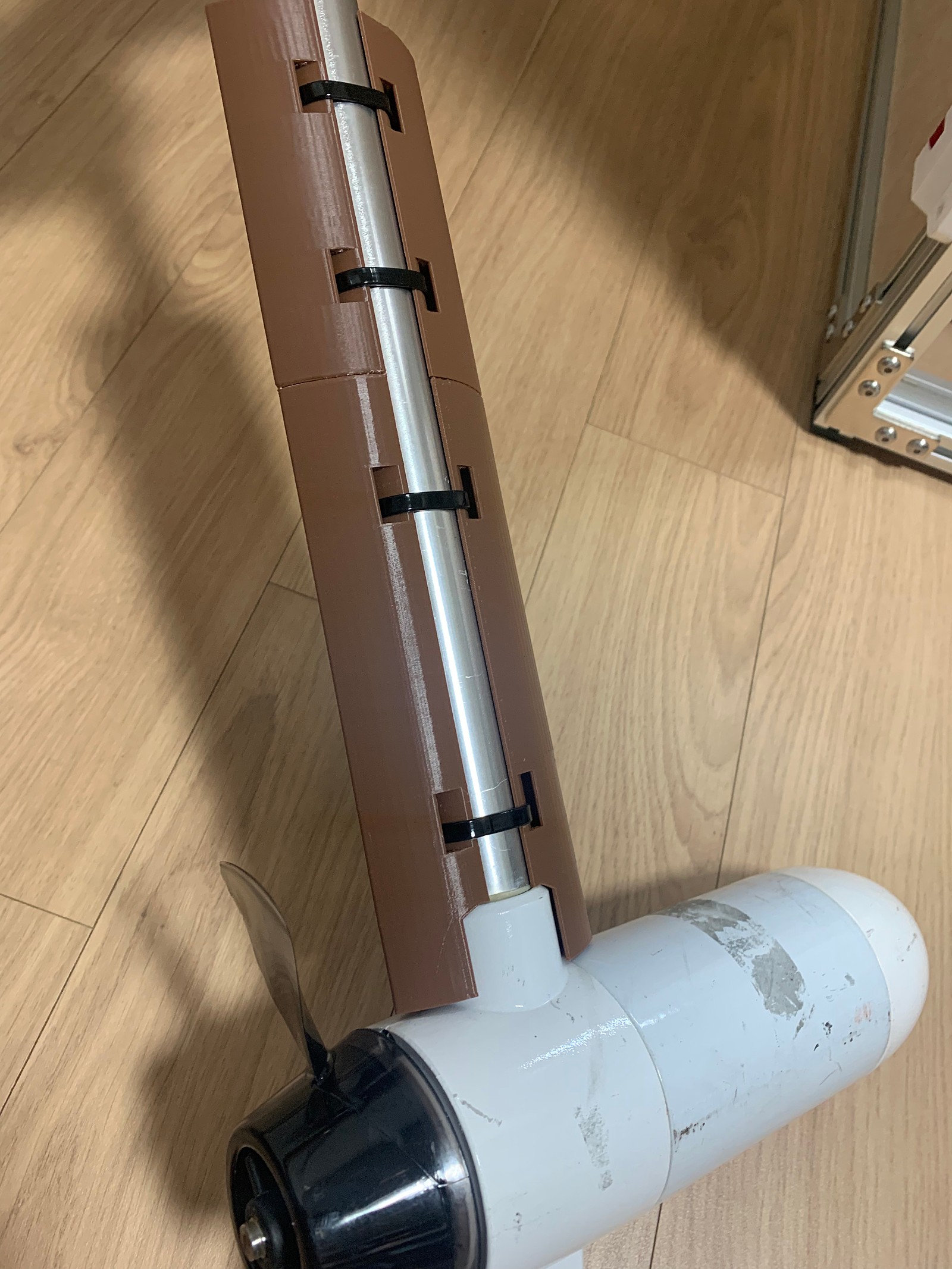

저는 러더포일을 위아래로 길게 만들었는데, 사용해보니 위쪽 러더포일은 필요 없고 모터에 붙는 러더포일만 있으면 되더군요. 봉과 포일 사이에는 3M 수중양면테이프를 붙여야만 포일이 미끄러지지 않습니다.
